یکی از مهمترین مشخصات هر کابل، سطح مقطع آن است. سطح مقطع کابل تعیین میکند چه مقدار جریان میتواند بهصورت ایمن از کابل عبور کند و آیا کابل برای فاصله و شرایط موردنظر مناسب است یا خیر. این موضوع هم در کابلهای مسی و هم در کابل آلومینیوم اهمیت ویژهای دارد، زیرا جنس هادی تأثیر مستقیمی بر ظرفیت عبور جریان و میزان افت ولتاژ دارد.
استفاده از جدول محاسبه سطح مقطع کابل یکی از سادهترین و مطمئنترین روشها برای انتخاب کابل مناسب است. این جداول بر اساس استانداردهای فنی طراحی شدهاند و به شما کمک میکنند با توجه به شرایط واقعی مانند جریان مصرفی، طول مسیر و نوع هادی (مس یا آلومینیوم)، بهترین گزینه را انتخاب کنید. انتخاب درست کابل، چه مسی و چه کابل آلومینیوم، علاوه بر افزایش ایمنی، باعث کاهش تلفات انرژی و افزایش عمر تجهیزات نیز میشود.
سطح مقطع کابل چیست؟
سطح مقطع در هندسه به سطحی گفته میشود که در اثر برش یک جسم بهصورت عرضی به وجود میآید. وقتی یک جسم سهبعدی را از یک قسمت قطع میکنیم، سطحی که در محل برش دیده میشود، سطح مقطع نام دارد. این مفهوم در کابلهای برق به مساحت بخش هادی داخلی کابل مربوط میشود؛ یعنی همان قسمتی که جریان الکتریکی از آن عبور میکند. هادی کابل معمولاً شکل دایرهای دارد، اما در برخی موارد ممکن است به شکلهای دیگری مانند سکتوری نیز ساخته شود. با برش عرضی کابل، این بخش بهوضوح قابل مشاهده است. سطح مقطع کابل با واحد میلیمتر مربع اندازهگیری میشود و نقش مهمی در تعیین میزان جریان قابل عبور و عملکرد ایمن کابل دارد.
سطح مقطع کابل برق بر چه اساسی محاسبه میشود؟
برای تعیین سطح مقطع مناسب کابل، باید چند عامل مهم و تأثیرگذار را در نظر گرفت. این عوامل عبارتاند از:
- میزان جریان مصرفی: مهمترین معیار در انتخاب سطح مقطع کابل، مقدار جریانی است که از آن عبور میکند. هرچه جریان مصرفی بیشتر باشد، باید از کابل با سطح مقطع بزرگتر استفاده شود تا از افزایش دما و آسیب به کابل جلوگیری شود.
- طول مسیر کابل: با افزایش طول کابل، مقاومت الکتریکی بیشتر شده و افت ولتاژ افزایش مییابد. برای جلوگیری از افت ولتاژ بیش از حد، در مسیرهای طولانیتر باید سطح مقطع کابل افزایش یابد.
- جنس رسانای کابل: کابلهای مسی به دلیل رسانایی بهتر، جریان را با مقاومت کمتری منتقل میکنند. در مقابل، کابلهای آلومینیومی برای انتقال همان مقدار جریان نیاز به سطح مقطع بزرگتری دارند.
- شرایط نصب کابل: نحوه نصب کابل مانند قرار گرفتن در داخل لوله، زیر زمین، محیطهای گرم یا کنار سایر کابلها میتواند بر میزان دفع حرارت تأثیر بگذارد. در شرایطی که دفع حرارت کمتر است، باید از کابل با سطح مقطع بزرگتر استفاده شود.
- میزان افت ولتاژ مجاز: یکی از اهداف انتخاب سطح مقطع مناسب، جلوگیری از افت ولتاژ بیش از حد است. سطح مقطع کابل باید بهگونهای انتخاب شود که ولتاژ در طول مسیر در محدوده استاندارد باقی بماند و عملکرد تجهیزات دچار اختلال نشود.
محاسبه سطح مقطع کابل بر اساس مسافت
مسافت یا طول کابل یکی از مهمترین عوامل در انتخاب سطح مقطع مناسب است. هر کابل دارای مقاومت الکتریکی مشخصی است و این مقاومت با افزایش طول کابل بیشتر میشود. افزایش مقاومت باعث کاهش ولتاژ در انتهای مسیر میشود که به آن افت ولتاژ گفته میشود. برای مثال، اگر یک مصرفکننده در فاصله نزدیک به منبع برق قرار داشته باشد، کابل با سطح مقطع کوچکتر میتواند نیاز آن را تأمین کند. اما اگر همان مصرفکننده در فاصله دورتر قرار داشته باشد، باید از کابل با سطح مقطع بزرگتر استفاده شود تا افت ولتاژ کاهش یابد.
در ساختمانهای مسکونی که فاصله بین تابلو برق و مصرفکننده معمولاً کوتاه است، کابلهایی با سطح مقطع ۱.۵ یا ۲.۵ میلیمتر مربع کافی هستند. اما در ساختمانهای بزرگ، کارخانهها یا محیطهای صنعتی که فاصله انتقال برق بیشتر است، ممکن است کابلهایی با سطح مقطع ۶، ۱۰ یا حتی ۱۶ میلیمتر مربع مورد نیاز باشد.انتخاب صحیح سطح مقطع بر اساس مسافت باعث میشود ولتاژ در انتهای مسیر در محدوده مناسب باقی بماند و تجهیزات بدون مشکل کار کنند.
محاسبه سطح مقطع کابل بر اساس جریان
محاسبه سطح مقطع کابل بر اساس جریان یکی از مهمترین مراحل در انتخاب کابل مناسب است. هدف این محاسبه این است که کابل بتواند جریان مصرفی را بهطور ایمن منتقل کند و از داغ شدن کابل و افت ولتاژ جلوگیری شود. انتخاب صحیح سطح مقطع باعث افزایش طول عمر کابل و تجهیزات متصل به آن میشود و همچنین مصرف انرژی را بهینه میکند.

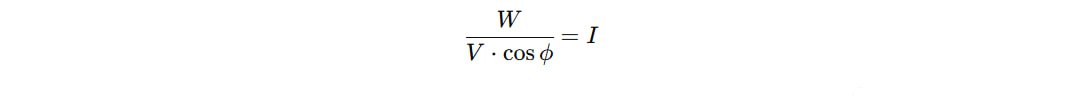

محاسبه جریان در مدار تکفاز
در مدارهای تکفاز، جریان مصرفی میتواند با فرمول زیر محاسبه شود:
پارامترها:
- III = جریان (آمپر)
- WWW = توان ورودی (وات)
- VVV = ولتاژ مدار (ولت)
- cosϕ\cos\phicosϕ = ضریب توان
محاسبه جریان در مدار سهفاز
برای موتورهای سهفاز که در ظرفیت اسمی خود کار میکنند، جریان هر فاز به صورت زیر محاسبه میشود:
پارامترها:
- III = جریان (آمپر)
- WWW = توان موتور (وات)
- VVV = ولتاژ خط (ولت)
- η\etaη = راندمان موتور
- cosϕ\cos\phicosϕ = ضریب توان
نکته مهم: جریان راهاندازی موتورهای سهفاز ممکن است ۵ تا ۷ برابر جریان اسمی باشد، اما این جریان کوتاهمدت است و معمولاً بر محاسبه سطح مقطع کابل تأثیری ندارد.
با استفاده از این فرمول، میتوان سطح مقطع کابل مناسب را محاسبه کرد تا جریان بهصورت ایمن از کابل عبور کند و از افت ولتاژ یا داغ شدن کابل جلوگیری شود.

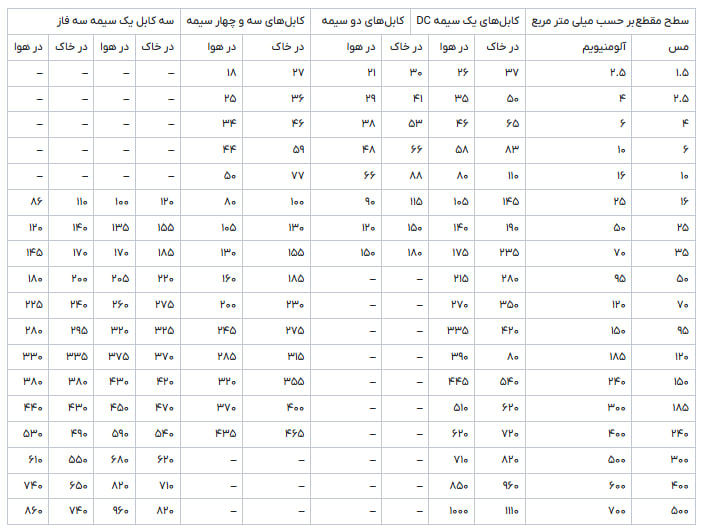

جدول جریان در مدار سه فاز
تفاوت کابل مسی و آلومینیومی در انتخاب سطح مقطع
یکی از عوامل مهم در انتخاب سطح مقطع، جنس رسانای کابل است. کابلهای مسی به دلیل رسانایی بالا، عملکرد بهتری دارند و میتوانند جریان بیشتری را منتقل کنند. همچنین این کابلها مقاومت کمتری دارند و افت ولتاژ در آنها کمتر است.
در مقابل، کابلهای آلومینیومی سبکتر و ارزانتر هستند، اما برای انتقال همان مقدار جریان، نیاز به سطح مقطع بزرگتری دارند. به همین دلیل، در برخی کاربردها مانند انتقال برق در مسافتهای طولانی، از کابل آلومینیومی استفاده میشود.
انتخاب بین این دو نوع کابل به شرایط پروژه، هزینه و نوع کاربرد بستگی دارد.
کاربرد سطح مقطع کابل در سیستمهای مختلف
سطح مقطع کابل در کاربردهای مختلف متفاوت است. در سیستمهای روشنایی، کابلهای با سطح مقطع پایین کافی هستند. در سیستمهای توزیع برق ساختمان، کابلهای با سطح مقطع متوسط استفاده میشوند.
در کاربردهای صنعتی که جریان بالا است، کابلهایی با سطح مقطع بزرگ استفاده میشود. همچنین در سیستمهای انتقال برق در مسافتهای طولانی، انتخاب سطح مقطع مناسب اهمیت بیشتری دارد.
انتخاب کابل مناسب باعث عملکرد بهتر سیستم و کاهش خطرات احتمالی میشود.
جمعبندی
محاسبه سطح مقطع کابل یکی از مهمترین مراحل در طراحی سیستم برق است. این محاسبه بر اساس جریان مصرفی، طول مسیر، جنس کابل و شرایط نصب انجام میشود. انتخاب کابل مناسب باعث انتقال ایمن جریان، کاهش افت ولتاژ و افزایش عمر تجهیزات میشود.
استفاده از جدول محاسبه سطح مقطع کابل یک روش ساده و کاربردی برای انتخاب کابل مناسب است. با انتخاب صحیح کابل، میتوان ایمنی سیستم را افزایش داد و از عملکرد صحیح تجهیزات اطمینان حاصل کرد.
انتخاب آگاهانه سطح مقطع کابل نه تنها باعث کاهش هزینههای نگهداری میشود، بلکه از بروز مشکلات فنی و خطرات احتمالی نیز جلوگیری میکند.
