کابل آلومینیوم

این نوع از کابل‌ها در محیط‌های بیرونی مثل تیر برق و دکل به کار ‌می‌روند و در سه دسته تقسیم‌بندی می‌شوند که هر یک کاربرد خود را دارد. کابل هوایی AAC، برای ولتاژ کم و متوسط کاربرد دارد و هادی آن آنیل نشده و با حفظ استاندارد به هم تابیده شده تا استحکام کافی برای نیرو‌های کششی در زمان نصب داشته باشد. کابل هوایی AAAC، از هادی با ولتاژ متوسط و رو به بالا تشکیل شده است و در کابل ACSR هادی آنیل نشده با طول تاب معین به دور سیم گالوانیزه پیچیده شده برای ولتاژ‌های قوی استفاده دارد.

کابل آلومینیومی افشان به طور معمول دو یا چند رشته افشان دارد که در نوع سبک آن عایق PVC از نوع D به کار رفته است، ولی عایقی که در کابل قدرت افشان آن است، از PVC از گروه A است. نوع قدرت آن جهت تأمین انرژی الکتریکی مکان‌هایی که احتمال صدمه مکانیکی کم است؛ مثل ساختمان‌ها، زیر خاک، مصرف صنعتی به کار می‌رود نوع سبک این کابل در موارد مختلفی مثل وسایل برقی، اتصال لوازم خانگی، کابل‌های ورودی و… که دو شاخه به طور ثابت به کابل نصب شده است، کاربرد دارد. خوب است بدانید که چون هادی آلومینیومی زودتر از هادی مسی با اکسیژن واکنش می‌دهد که منجر به زنگ زدگی و کاهش عمر کابل می‌شود، در نتیجه هادی مسی بهتر از کابل افشان آلومینیومی است. AF و MH علائمی است که روی کابل افشان آلومینیومی نوشته شده است که بر حسب استاندارد‌های بین‌المللی و ایرانی IEC ۶۰۲۲۸ و ISIRI ۳۰۸۴ ساخته می‌شوند. به علت شکنندگی زیادی که فلز آلومینیومی دارد، استفاده از آن در کابل افشان مناسب نیست.

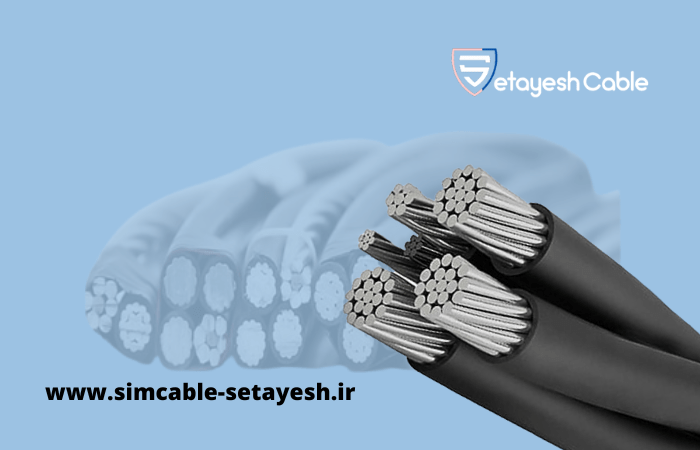

کابل‌های خودنگه‌دار که به نام کابلABC نیز نامیده می‌شوند، در سال‌های اخیر کاربرد‌های زیادی در سیستم‌های برق‌رسانی تک فاز و سه فاز دارند ولی همچنان برخی کشور‌های در حال توسعه از هادی لخت استفاده می‌شود. در صورتی که در کشور‌های توسعه یافته استفاده از کابل خودنگه‌دار در توزیع برق رواج دارد. در ساخت نوع سه فاز، شش رشته هادی به کار می‌برند. ولی در ساختار نوع تک فاز، سه یا چهار رشته به کار برده می‌رود.

بسیاری از کابل‌ها از نظر ظاهری، شبیه به هم هستند، ولی ساختار و طراحی متفاوتی برای کاربرد‌های متنوع دارند. کابل آلومینیومی فشار متوسط، توزیع جریان الکتریکی تک فاز و سه فاز را در ولتاژ‌ ۶ تا ۳۰ کیلو‌ولت در پست‌های خطوط برق انجام می‌دهد. این نوع کابل‌ها به صورت تک رشته و چند رشته و از جنس آلومینیوم هستند که با نصب آن‌ها برق شبکه‌های صنعتی و عمومی، تاسیسات داخلی و خارجی ساختمان‌های مسکونی، تجاری را با رعایت قوانین مربوطه به شکل دفن مستقیم در خاک مرطوب یا خشک یا داخل کانال را فراهم می‌کنند. کابل‌های آلومینیومی فشار متوسط از رسانای آلومینیومی تشکیل شده است و در سایزهای مختلف در بازار وجود دارند که از صرفه اقتصادی مناسبی برخوردار هستند.

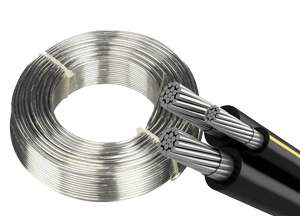

کابل مفتولی از چند رشته سیم تابیده شده با جنس آلومینیوم تشکیل شده است و نسبت به کابل مفتولی مسی وزن کمتر و انعطاف بالاتری دارد و به علت خمش و انعطاف گزینه‌ مناسبی برای فضاهای کوچک، جهت توزیع برق در تابلوهای برق و لوله‌ها است. عایق پی وی سی یا XLPE سطح خارجی کابل مفتولی آلومینیومی را پوشانده است و دمای ۷۰ درجه سانتی‌گراد، بیشترین دمایی است که می‌تواند تحمل کند. همچنین به دلیل فراوانی و ارزان‌تر بودن رسانای آلومینیوم که حدود ۶۱ درصد کابل مس است از کابل‌های مفتولی آلومینیومی در سایزهای بزرگ و خطوط انتقال برق به استفاده می‌شود و سبک بودن کابل آلومینیوم که با وجود چگالی حدود یک سوم مس مشخص می‌شود، باعث کنترل کابل، کاهش هزینه و حمل و نقل آسان خواهد بود. آلومینیوم نسبت به مس رسانایی کمتری دارد، پس برای انتقال جریان برابر، باید سیم بیشتری با مقطع کابل بزرگتری از جنس آلومینیوم به کار رود. کابل مفتول آلومینیومی، با توجه به تعداد رشته‌های داخل کابل، در ابعاد مختلفی مثل 10*2، 16*2، 10*3، 16*3، 10*4 و 16*4 وجود دارد و به طور معمول شامل تک رشته، دو رشته، سه رشته، چهار رشته و پنچ رشته تهیه و به کار گرفته می‌شوند.

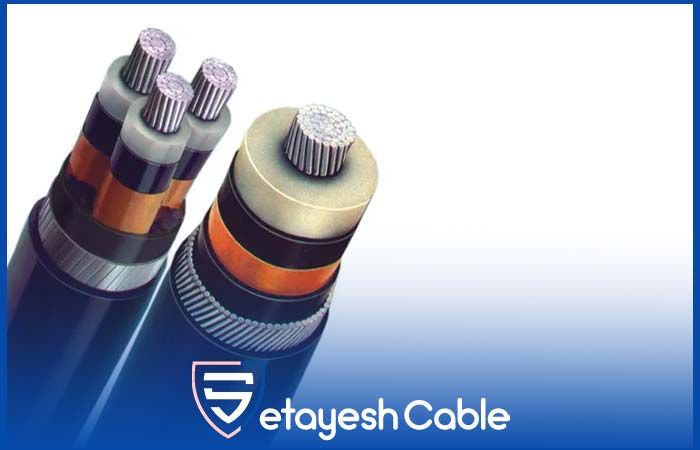

کابل آلومینیوم زره دار، یک نوع کابل برق است که برای برق‌رسانی و یا توزیع برق مورد استفاده قرار می‌گیرد. این نوع کابل، یک لایه زره در ساختار خود دارد و بیشتر در سطح ولتاژ فشار متوسط (MV) کاربرد دارد، ولی فشار ضعیف آن در صورت درخواست، برای مشتری فراهم می‌شود. زره یا آرمور برای افزایش انعطاف‌پذیری کابل طراحی شده است و وجود آن، مقاومت فیزیکی و مکانیکی کابل را بالا می‌برد و مانع از قطع شدن و ساییدگی در کابل خواهد شد.

در نتیجه برای شرایط محیطی سخت و پر تنش مکانیکی گزینه مناسبی برای استفاده است. دو حرف R و B در کد کابل‌های برق نشان دهنده زره آن کابل است و در صورت مشاهده این دو حرف، پی می‌بریم که کابل از نوع زره دار است. در حال حاضر از کابل آلومینیومی زره دار در صنایعی مثل پتروشیمی، هواپیما سازی، کشتی سازی، حمل و نقل و خودرو سازی استفاده‌های زیادی دارد.

کابل آلومینیوم زره دار، یک نوع کابل برق است که برای برق‌رسانی و یا توزیع برق مورد استفاده قرار می‌گیرد. این نوع کابل، یک لایه زره در ساختار خود دارد و بیشتر در سطح ولتاژ فشار متوسط (MV) کاربرد دارد، ولی فشار ضعیف آن در صورت درخواست، برای مشتری فراهم می‌شود. زره یا آرمور برای افزایش انعطاف‌پذیری کابل طراحی شده است و وجود آن، مقاومت فیزیکی و مکانیکی کابل را بالا می‌برد و مانع از قطع شدن و ساییدگی در کابل خواهد شد.

در نتیجه برای شرایط محیطی سخت و پر تنش مکانیکی گزینه مناسبی برای استفاده است. دو حرف R و B در کد کابل‌های برق نشان دهنده زره آن کابل است و در صورت مشاهده این دو حرف، پی می‌بریم که کابل از نوع زره دار است. در حال حاضر از کابل آلومینیومی زره دار در صنایعی مثل پتروشیمی، هواپیما سازی، کشتی سازی، حمل و نقل و خودرو سازی استفاده‌های زیادی دارد.

کابل‌های فشار قوی ولتاژ بالا دارند و چون جریان ۳۰ کیلو وات را از خود عبور می‌دهند، برای انتقال انرژی الکتریکی در مسافت‌های طولانی به کار می‌روند. هسته رسانای این کابل از نوع مفتول یا نیمه افشان و جنس آلومینیوم ساخته شده که انعطاف پذیری زیادی دارد. کابل آلومینیومی فشار قوی، انواع مختلفی با توجه به کاربرد مورد نیاز دارد و با تحمل جریان بالا، مقدار زیادی الکتریسیته را از خود عبور می‌دهد.

روکش خارجی کابل آلومینیوم فشار قوی، در مقابل شرایط جوی از قبیل باد، باران و نور آفتاب، وظیفه حفاظت و ایمنی کابل را انجام می‌دهد و به طور معمول از جنس پی وی سی یا پلی اتیلن تهیه می‌شود. انعطاف بالای آلومینیوم باعث توانایی کشیده شدن کابل تا حد زیادی می‌شود. کابل فشار قوی، مطابق استفاده‌ای که دارد، از ساختار متفاوتی برخوردار است و مواردی چون اتصال فیبر نوری، انتقال ولتاژ بالا در زیر زمین، کاربرد صنعتی و روی دکل‌های بزرگ و بین شهری کاربردهای دیگر کابل فشار قوی هستند.
