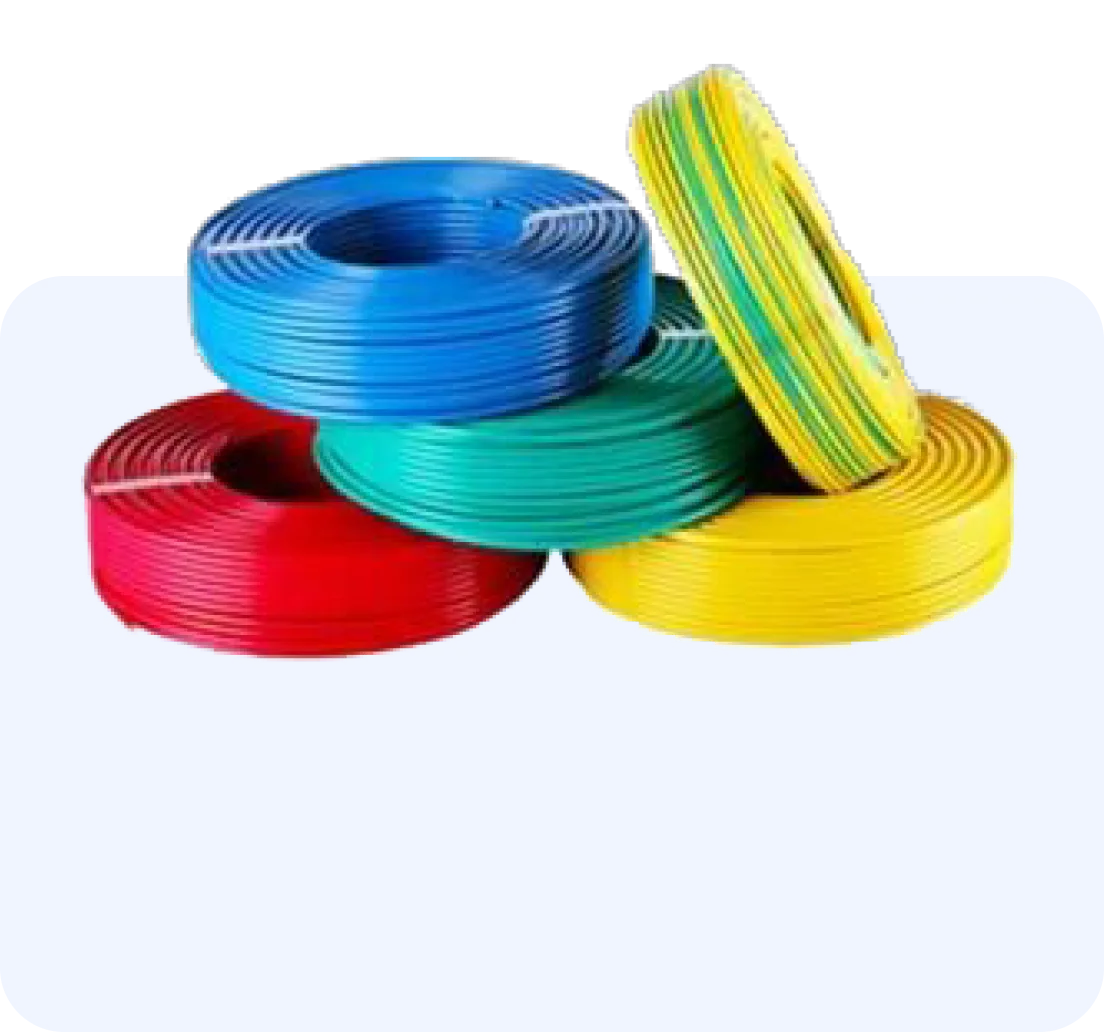

سیم افشان از تعداد زیادی رشته‌های هادی نازک ساخته شده است که انعطاف پذیر می باشند و از جنس مس نیز هستند. سیم افشان یکی از پر کاربردترین انواع سیم است که به خصوص در سیم کشی ساختمان‌ها استفاده می‌شود. سیم افشان هادی تک رشته‌ای دارد و از عایق ترکیب پلیمری پی وی سی پوشیده شده است. همچنین این سیم، نسبت به سیم‌های مفتولی دارای انعطاف پذیری بیشتری است.
سیم‌های افشان دارای انواع مختلفی هستند. مدل‌های مختلف این نوع سیم با توجه به نوع هادی تشکیل دهنده آن به وجود می‌آید. در واقع سیم‌های افشان استاندارد، هادی از جنس مس دارند. اما در بازار سیم‌های آلومینیوم پوشیده با مس نیز وجود دارد. برخی دیگر از سیم‌ها نیز با هادی آهنی ساخته می‌شوند. نوع فلز به کار رفته برای تولید هادی سیم افشان در مقاومت آن تأثیر دارد. لذا از دیگر تمایزهای سیم‌های افشان و سیم مفتولی مقاومت الکتریکی آن ها است. مقاومت الکتریکی سیم‌های افشان از سیم‌های مفتولی کمتر است. زیرا سطح مقطع سیم افشان به علت وجود فاصله میان سیم‌های مختلف به هم تابیده شده، بیشتر است. کاربرد سیم‌های افشان به عنوان سیم رابط در داکت‌های زیر زمینی، تابلوهای فرمان و ماشین آلات که به انعطاف پذیری بالایی نیاز دارند، است.
در هنگام خرید سیم افشان توصیه ما این است که به نمایندگی‌های مورد اعتماد و معتبر و مشورت با افراد متخصص در این حوزه مراجعه کنید. به این دلیل که سیم برق افشان انواع مختلفی دارد که هر یک مناسب و متناسب کاری طراحی و ساخته شده اند و انتخاب نادرست آن می تواند هزینه‌های زیادی را در بر داشته باشد.
انتخاب سیم افشان مرغوب یکی از مهمترین بخش‌های کار است که کمتر رعایت می‌شود، اگر این موضوع به درستی رعایت شود انتظار شما به خوبی محقق می شود.
نکاتی که در هنگام خرید سیم افشان باید به آن دقت کرد:
| نوع محصول | قیمت واحد (تومان) | نوع محصول | قیمت واحد (تومان) |
|---|---|---|---|
| سیم افشان پرتو 1x0.5 | 3.350.000 | سیم افشان پرتو 1x0.75 | 5.020.000 |
| سیم افشان پرتو 1x1 | 6.030.000 | سیم افشان پرتو 1x1.5 | 8.680.000 |
| سیم افشان پرتو 1x2.5 | 13.020.000 | سیم افشان پرتو 1x4 | 21.700.000 |
| سیم افشان پرتو 1x6 | 32.200.000 | سیم افشان پرتو 1x10 | 51.700.000 |
| سیم افشان پرتو 1x16 | 87.300.000 | سیم افشان پرتو 1x25 | 1.390.000 |
| سیم افشان پرتو 1x35 | 1.890.000 | 70*1 | 3.770.000 |
| 50*1 | 2.630.000 | 95*1 | 6.070.000 |
سیم افشان را در داخل وسایل برقی و نیز برای حفاظت سیستم های روشنایی، در محیط خشک، درون لوله و زیر و همینطور روی گچ استفاده کرده، اما به کاربردن سیم افشان، آن هم به منظور نصب مستقیم روی سینی کابل،کانال کابل کشی و مخازن مجاز نخواهد بود.
موارد استفاده از سیم‌افشان بسیار مهم می باشد. این سیم‌افشان ها در ساختمان سازی، صنعت، آلات موسیقی، ابزار آلات تصویری و صوتی و … مورد استفاده قرار می گیرد. این سیم ها انواع گوناگونی دارند که بر حسب هادی مورد استفاده در آن ها تقسیم بندی می شوند.
سیم افشان را در داخل وسایل برقی و نیز برای حفاظت سیستم های روشنایی، در محیط خشک، درون لوله و زیر و همینطور روی گچ استفاده کرده، اما به کاربردن سیم افشان، آن هم به منظور نصب مستقیم روی سینی کابل،کانال کابل کشی و مخازن مجاز نخواهد بود.
موارد استفاده از سیم‌افشان بسیار مهم می باشد. این سیم‌افشان ها در ساختمان سازی، صنعت، آلات موسیقی، ابزار آلات تصویری و صوتی و … مورد استفاده قرار می گیرد. این سیم ها انواع گوناگونی دارند که بر حسب هادی مورد استفاده در آن ها تقسیم بندی می شوند.
اگر برای خرید محصولات موردنظرتان نیاز به راهنمایی دارید ، شماره تماس خود را در این قسمت ثبت
کنید تا کارشناسان فروش ما جهت ارائه مشاوره رایگان با شما تماس بگیرند.
شماره تماس خود را در این قسمت ثبت کنید تا کارشناسان فروش ما جهت ارائه مشاوره رایگان با شما تماس بگیرند.
سیم افشان هم مانند همه ی سیم های دیگر دارای انواع مختلفی است که متناسب با نیاز می توان از هر کدام استفاده کرد.
دو نوع تقسیم بندی را می توان برای این نوع سیم ها در نظر گرفت. یک تقسیم بندی بر اساس نوع هادی استفاده شده در آن است و تقسیم بندی دیگر بر اساس اندازه ولتاژ نامی آن است.
سیم‌های افشان، بر مبنای ولتاژ نامی به دو دسته زیر تقسیم می‌شود:
1- سیم‌های افشان با ولتاژ 500/300 ولت: این نوع سیم‌ها برای نصب در داخل لوله ها و در زیر و یا روی گچ و همچنین قرار گرفتن داخل لوله های پلاستیکی و خرطومی مناسب هستند.
2- سیم‌های افشان با ولتاژ 450/750 ولت: این نوع سیم‌ها جهت کاربرد در داخل وسایل الکتریکی و محافظت سیستم‌های روشنایی در محیط های خشک و داخل لوله ها و یا در زیر گچ یا روی آن استفاده دارد.
مثلا می توان در سیستم های روشنایی این سیم ها را دید. امروزه در بازار نوع تقلبی هر کدام از این سیم ها به چشم می خورد بنابراین باید به نکات اصل بودن سیم هنگام خرید توجه کنید.
برای مثال وجود عبارت ISIRI بر روی سیم نشانه ی اصل بودن سیم است. از نکات دیگری که برای تشخیص اصل بودن انواع سیم‌افشان باید به آن ها توجه کرد می توان به تعداد رشته های سیم، ضخامت روکش، جنس هادی و رنگ هادی اشاره کرد.
از موارد مهم دیگر ضخامت عایق سیم‌افشان است که باید ضخامت متوسط آن ۰/۷ میلی متر باشد. قطر خارجی این سیم ها باید طبق استاندارد ها از ۲/۸ میلی متر بالاتر و از ۳/۴ میلی متر پایین تر نباشد. در مورد نشانه های نوشته شده بر روی سیم های افشان باید پیوستگی وجود داشته باشد یعنی فاصله دو سری نوشته باید کمتر از ۲۷۵ میلی متر باشد.
برای این که این سیم ها نشان استاندارد را دریافت کنند نباید نشانه های نوشته شده بر روی آن پاک شوند.
برای تست سیم در این مرحله با استفاده از یک پارچه پنبه ای مرطوب به مدت ده دقیقه شماره سیم را می سابند اگر در این مدت شماره پاک نشود استاندارد لازم را دریافت می کند.
برای این که سیم های افشان مطابق با استاندارد باشند مقاومت هادی آن را بررسی می کنند.
حداکثر مقاومت در نظر گرفته شده برای این سیم در نظر گرفته می شود باید برابر ۱۳/۳ اهم بر کیلومتر باشد.
اگر مقدار مقاومت از این عدد بیشتر باشد نشان می دهد که قطر سیم یا این که تعداد رشته های استفاده شده کم است.
مورد دیگر قطر مفتول هادی است.
بر مبنای الزام های استاندارد ملی ایران شماره 3084 و استاندارد جهانی IEC 60228 ،جنس هادی افشان (هادی انعطاف پذیر) گروه پنج و شش می بایست تنها از فلز مس باشد و استفاده کردن از فلز الومینیوم به عنوان هادی در سیم و کابل تنها برای هادی های مفتولی و نیمه افشان، از سطح مقطع 10 میلی متر و بالاتر از ان مجاز است.
ولی افزایش بی‌سابقه ای که در قیمت مس رخ داده است، خیل عظیمی از تولیدکننده ها و همینطور مصرف‌کننده های سیم ها و کابل ها را ، به این فکر انداخته که آلومینیوم را به جای مس استفاده کنند.
البته این نوع جایگزینی در سیستم‌های انتقال و توزیع نیروی برق انتخابی مناسب بوده ولی در مصرف های عمومی و سیم کشی داخلی به خصوص، به عنوان هادی در سیم افشان ، اشکالات فنی ای داراست.
فلز آلومینیوم به دلیل مقاومت الکتریکی بالایی که دارد، احتمال خوردگی و اکسید شدن ان در مجاورت با سایر فلزات و بالا بودن ضریب انبساط خطی و احتمال خارج شدگی از محل اتصال بخاطر تغییرات دما و قطعی رشته های این نوع هادی بر اثر فشار اتصال ها، برای استفاده در هادی های نوع افشان مناسب نیست.
یکی از انواع دیگر سیم های افشان ، سیم افشان ارت بوده که با عایق سبز / زرد تولید می‌شود.
ارت (earth) یعنی زمين که در صنعت برق به آن سيستم اتصال زمين نیز گفته می شود.
در ادبیات مهندسی برق، ارت با توجه به کارکردی که دارد، معانی متفاوتی را دارا بوده و زمین در یک مدار الکتریکی، می‌تواند نقش نقطه مبدا را بازی کند، که بر طبق آن، بقیه ولتاژهای الکتریکی را اندازه می‌گیرند. واژه زمین همچنان به مسیر کلی برای بازگشت جریان به منبع نیز گفته می‌شود.
اگر بدنه‌ی تمامی دستگاه‌هایي که با برق کار می کنند، اعم از صنعتي و مخابراتي و خانگي و غیره و يا به طور کلي، همه‌ی مصرف کنندگان برقی را، توسط يک رشته سيم به سيم اتصال به زمين متصل بکنيم، يک سيستم ارتينگ تشکیل داده‌ایم.
چون که اغلب تجهیزات از بدنه‌ی فلزی تولید شده اند، اگر سیم نول یا فاز با این بدنه اتصال پیدا بکند، می تواند باعث برق گرفتگی بشود. اما این سیم با ایجاد نشستی در مدار و همینطور تخلیه جریان، مانع برق گرفتگی می‌شود.
عملکرد این نوع سیم ارت به گونه ای بوده که با اتصال به چاه اب ، جریان را تخلیه و مانع از برق گرفتگی و حریق خواهد شد. استفاده از موادی استاندارد مثل مس آنیل شده در ساختن این نوع محصول موجب شده است نه تنها جریان به بهترین نحو انتقال بیابد، بلکه سیم خاصیت انعطاف پذیری نیز دارا باشد.
این محصول باید در محدوده دمایی مخصوصی نگهداری بشود که شامل، 30- تا 80+ در نوع خم نشده و 5- تا 70+ در حالت خم شده است. اگر این بازه دمایی را در نظر گرفته نشود، روکش سیم خاصیت خود را از دست می دهد و ممکن است نتواند مثل روز اول به وظیفه خود عمل بنماید.
برای سیم‌افشان ۱/۵، قطر مفتول آن باید ۰/۲۶۰ میلی متر باشد. مقاومت عایقی سیم‌افشان در دمای ۷۰ درجه سانتی گراد باید حداقل برابر ۰/۰۱ مگا اهم باشد تا بتواند استاندارد را دریافت کند. خواص مکانیکی سیم باید بررسی شود و در محدوده دمای ۷۰ درجه سانتی گراد دارای استقامت مکانیکی و قدرت کشسانی کافی باشد.
قدرت کشسانی سیم های افشان قبل از کهنگی باید ۱۲/۵ نیوتن بر میلی متر باشد. منظور از کهنگی شرایطی است که در آن باید ۱۰۰ میلی متر از سیم در دمای ۸۰ درجه سانتی گراد در داخل آون ۷ شبانه روز دوام بیاورد.
در تائید استاندارد های بین الملل در مورد سیم‌افشان ساختمان سیم هم اهمیت دارد و به این صورت است که باید عایق سیم به راحتی از هادی جدا شود.
با توجه به این که امکان دارد هر سیم در مناطق مختلف آب و هوایی استفاده شود باید خمش عایق آن بررسی شود.
این تست به این صورت است که سیم را به مدت ۱۶ ساعت در دمای -۱۵ درجه قرار می دهند و بعد از آن با استفاده از دستگاه خمش میله ای با قطر و تعداد دور معین را روی آن قرار می دهند اگر در این شرایط عایق دچار ترک نشود دارای استاندارد است.
سیم افشان در مقایسه با سیم مفتولی (سیم خشک) انعطاف بالاتری را دارد ، به همین طریق، سیم افشان در داکت های زیرزمینی و ماشین الات و همینطور تابلوی فرمان که در آن ها به انعطاف پذیری بالایی نیز نیاز می باشد، استفاده می شود .
این انعطاف پذیری بیشتر باعث می شود تا سیم افشان گزینه ای مناسب به جهت استفاده در مکان هایی که تحرک وجود داشته یا پیچش مکرر صورت می گیرد، باشد.
مقاومت الکتریکی هادی در سیم افشان بیش تر از سیم مفتولی بوده، مثلا مقاومت الکتریکی هادی در سیم افشان با سطح مقطع 5/1 میلی متر مربع برابر است با : 3/13 اهم برکیلومتر و در سیم مفتولی با همین مقطع، مقدار ان مساوی است با 1/12 اهم بر کیلومتر. این یکسان نبودن،به خاطر وجود داشتن رشته های هادی با طول تاب مشخص در هادی سیم های افشان است.
یکسان نبودن مقاومت الکتریکی هادی سیم افشان و سیم مفتولی خیلی نیست، اما ممکن است در مواردی خاص یا متراژ بالا تاثیر خود را بیشتر نمایان کند .
این سیم برق حالت و مدلی بین سیم های مفتولی و افشان محسوب می شود با این تفاوت که تعداد رشته های آن از نوع افشان کمتر است؛ کاربرد اصلی این سیم بسیار مشابه سیم های مفتولی است و فقط درمواردی که نیاز به انعطاف بیشتر نسبت به سیمه ای مفتولی باشد، از این مدل استفاده می شود.
این نوع سیم ها برای نصب ثابت به عنوان سیم های رابط در داکت های زیرزمینی ، ماشین آلات ، تابلوهای کنترلی و … به کار میروند و لازم بذکر است که قرار گیری این نوع سیم ها در داخل لوله و زیر گچ نیز مجاز و بلامانع است.
برای تمام سایزهای سیم نیم افشان حداقل مقاومت عایقی در 70 درجه سانتی گراد و 500 ولت، بیشتر از 0.015 مگا اُهم می باشد
