یکی از سوالات پرتکرار کاربران این است که کابل آرموردار چیست؟ این کابل به نوعی کابل سه فاز است که علاوه‌بر این که خصوصیات عایق و هادی، لایه محافظ فلزی (زره) نیز دارد. کابل زره از نوار یا رشته‌های فولادی ساخته می‌شود و وظیفه آن حفاظت مکانیکی کابل در برابر فشار، ضربه، بریدگی و آسیب‌های محیطی است. کاربرد این کابل برای نصب‌های زمینی، صنعتی و محیط‌های با شرایط سخت بسیار مناسب ساخته شده است.
ویژگی که این کابل را در برابر کابل‌های دیگر متمایز کرده این است که مقاومت بالایی در برابر فشار خاک دارد و به نوعی محافظ خوبی در برابر حیوانات جونده بوده و همچنین دوام طولانی در محیط‌های صنعتی و شهری از خود نشان داده است. به طور کلی این کابل‌ها در انواع کابل‌های مسی یا آلومینیومی، با عایق PVC یا XLPE تولید می‌شوند و بر اساس نیاز پروژه، می‌توان از مدل‌های یک لایه یا دو‌لایه زره‌دار استفاده کرد.
انواع سیم و کابل زره دار
سیم و کابل زره‌دار (آرموردار) به دلیل مقاومت مکانیکی بالا و ایمنی قابل توجه، در پروژههای صنعتی، شهری و زیرزمینی کاربرد گسترده‌ای دارد. این کابل‌ها بر اساس جنس هادی، نوع عایق، ساختار زره و کاربرد نهایی به دسته‌های مختلف تقسیم می‌شوند:
-
کابل‌های زره‌دار با هادی مسی
کابل‌های زره‌دار با هادی مسی به دلیل رسانایی بسیار بالا و مقاومت کم در برابر جریان، برای انتقال برق صنعتی با توان بالا استفاده می‌شوند. این کابل‌ها نه تنها جریان را با افت ولتاژ کم منتقل می‌کنند، بلکه به دلیل انعطاف مناسب و دوام طولانی، برای تابلوهای برق، موتورهای پرقدرت و تجهیزات حساس صنعتی به کار میروند.
-
کابل‌های زره‌دار با هادی آلومینیومی
کابل‌های زره‌دار با هادی آلومینیومی به‌دلیل وزن کمتر و قیمت اقتصادی‌تر، برای شبکه‌های توزیع برق شهری، پروژههای طولانی و نصب‌های صنعتی با بار متوسط انتخاب می‌شوند. هرچند که رسانایی آن‌ها کمتر از کابل‌های مسی بوده اما برای مسیرهای طولانی و شرایطی که سبک بودن کابل اهمیت دارد، می‌تواند یک کابل سازنده باشد.
-
کابل‌های زره‌دار برای استفاده زیرزمینی
کابل‌های زره‌دار طراحی شده برای نصب زیرزمینی با ویژگی‌های خاصی تولید می‌شوند تا در برابر فشار خاک، رطوبت، خوردگی و شرایط محیطی سخت مقاومت کنند. این کابل‌ها معمولاً دارای زره فولادی یا رشته‌های فولادی محکم هستند و عایق‌های مقاوم از جنس XLPE یا PVC دارند تا ایمنی و دوام طولانی‌مدت سیستم تضمین شود.
مشخصات کابل زره دار
یکی از مقاوم‌ترین کابل‌های سه فاز، کابل زره‌دار است. از این کابل برای انتقال ایمن جریان در محیط‌های صنعتی، شهری و زیرزمینی استفاده می‌شود. جنس هادی این کابل را عموما از مس یا آلومینیوم می‌سازند. چرا که این جنس قابلیت رسانایی بالا و افت ولتاژ کم را تضمین می‌کند.
از ویژگی‌های بسیار مهم کابل زره‌دار می‌توان به لایه محافظ فلزی اشاره کرد. این زره باعث مقاومت مکانیکی بالا در برابر فشار خاک، ضربه، سایش و حتی جوندگان می‌شود و ایمنی سیستم برق‌رسانی را به شکل قابل توجهی افزایش می‌دهد. همچنین کابل‌های زره‌دار در انواع تک‌رشته یا چندرشته، یک‌لایه یا دو‌لایه زره‌دار تولید می‌شوند و قابل استفاده در شرایط محیطی متفاوت دارد. انتخاب کابل مناسب بر اساس جنس هادی، سطح مقطع، نوع عایق، طول مسیر و جریان مجاز انجام می‌شود تا عملکرد پایدار و ایمنی کامل در شبکه برق تضمین گردد.

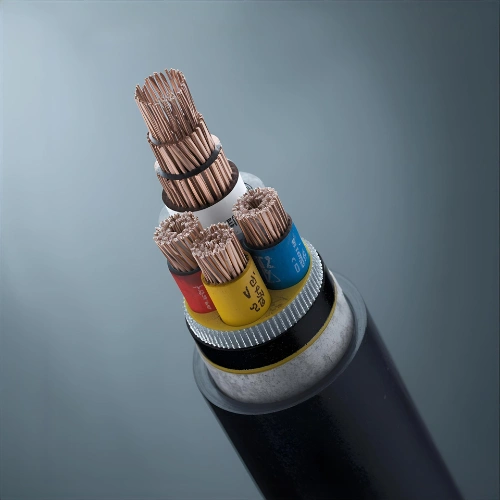

ساختار کابل زره دار
کابل زره‌دار یک ساختار چندلایه‌ای دارد که هر یک از آن‌ها ویژگی‌های منحصر‌به‌فرد خودشان را دارند. این لایه‌ها هر یک وظایفی را اعمال می‌کنند و ایمنی، دوام و عملکرد مطمئنی را در شرایط سخت از خود نشان می‌دهند. در ادامه ساختار کابل زره‌دار را بیشتر بررسی می‌کنیم:
- هادی: هسته اصلی کابل شامل هادی‌ها است که معمولاً از مس یا آلومینیوم ساخته شده و جریان برق را با حداقل افت ولتاژ منتقل می‌کنند
- روکش میانی: یک روکش میانی هادی‌ها را کنار هم نگه می‌دارد و ساختار کابل را منظم می‌کند.
- زره فلزی یا آرموردار: این زره معمولاً از نوار یا رشته‌های فولادی تشکیل شده و وظیفه آن حفاظت مکانیکی کابل در برابر فشار، ضربه، سایش و حتی خطرات محیطی مانند جوندگان است.
- ارث: در برخی کابل‌های صنعتی، زره فلزی می‌تواند به عنوان ارت حفاظتی نیز عمل کند و ایمنی سیستم را افزایش دهد.
- روکش مقاوم بیرونی: معمولاً از PVC یا XLPE ساخته شده و مقاومت کابل را در برابر رطوبت، حرارت، مواد شیمیایی و نور خورشید تضمین می‌کند.
کاربرد کابل زره دار
از مهم‌ترین کاربردهای کابل زره‌دار می‌توان به انتقال برق صنعتی به موتورهای الکتریکی، پمپ‌ها، کمپرسورها و تابلوهای برق بزرگ اشاره کرد. همچنین در پروژههای شهری، کابل‌های آرموردار برای شبکه‌های توزیع برق زیرزمینی، تونل‌ها، مسیرهای دفنی و خیابان‌ها استفاده می‌شوند تا خطر آسیب مکانیکی و قطع برق به حداقل برسد.
این کابل‌ها همچنین در سیستم‌های برق اضطراری و دیزل ژنراتورها، نیروگاه‌ها و تجهیزات حساس صنعتی کاربرد دارند، جایی که ایمنی و پایداری جریان برق اهمیت بالایی دارد. استفاده از کابل زره‌دار باعث می‌شود علاوه بر حفاظت مکانیکی، طول عمر سیستم و ایمنی افراد و تجهیزات نیز تضمین شود، به طور کلی در پروژه‌هایی که نیاز به مقاومت و دوام بالای کابل دارند، کابل آرموردار انتخاب ضروری محسوب می‌شود.
قیمت کابل زره دار
قیمت کابل زره‌دار تحت تأثیر عوامل متعددی مانند جنس هادی (مس یا آلومینیوم)، سطح مقطع، نوع عایق (PVC یا XLPE)، طول کابل و برند تولیدکننده قرار دارد. اگر به دنبال کابلی هستید که قیمت اقتصادی و مقرون‌به‌‌صرفه‌ای داشته باشد، کابل‌های آلومینیومی گزینه مناسبی به شمار میروند.
چرا که این کابل‌ها معمولا برای پروژههای سبک‌تر و طولانی باید انتخاب شوند. اما اگر پروژه شما بسیار حساس و سنگین است، بایستی کابل‌های مسی انتخاب شما باشند. علاوه بر این، کابل‌های زره‌دار با پوشش فلزی محافظ، نسبت به کابل‌های بدون زره، هزینه بالاتری دارند؛ اما این افزایش قیمت به معنای ایمنی و مقاومت مکانیکی بیشتر است.
شما می‌توانید برای دریافت اطلاعات دقیق‌تر و مشاوره تخصصی در خصوص قیمت و انتخاب کابل زره‌دار، می‌توانید با کارشناسان ما در سیم و کابل ستایش تماس بگیرید. همچنین شما می‌توانید تجربیات و نظرات خود درباره کابل‌های زره‌دار را با ما به اشتراک بگذارید تا سایر کاربران نیز از آن بهره‌مند شوند.
علامت اختصاری کابل زره دار
کابل زره‌دار یا آرموردار معمولاً با علامت‌های اختصاری استاندارد مشخص می‌شود تا نوع، ساختار و کاربرد آن به‌راحتی قابل شناسایی باشد. این علامت‌های اختصاری به مهندسان و تکنسین‌ها کمک می‌کند تا کابل مناسب برای نوع نصب، جریان مجاز و شرایط محیطی را به سرعت انتخاب کنند و از عملکرد ایمن و پایدار سیستم برق اطمینان حاصل شود. در ادامه این علائم را مورد بررسی قرار می‌دهیم:
SWA (Steel Wire Armoured)
کابل آرموردار با زره رشته‌ای فولادی، مناسب برای نصب‌های زمینی و شرایط سخت صنعتی. این کابل‌ها مقاومت مکانیکی بالا و محافظت قابل توجهی در برابر فشار، ضربه و آسیب‌های محیطی ارائه می‌کنند.
SWA/PVC یا SWA/XLPE
نشان‌دهنده نوع عایق کابل است؛ مثلاً SWA/PVC دارای عایق و روکش PVC و SWA/XLPE دارای عایق پلی‌اتیلن کراسلینک شده است که مقاومت حرارتی و الکتریکی بیشتری دارد.
علامت‌گذاری‌های اضافی
در برخی کابل‌ها، حروف مانند “Cu” یا “Al” برای مشخص کردن جنس هادی و اعداد برای سطح مقطع هادی درج می‌شود؛ مثلاً SWA 4×25 Cu یعنی کابل زره‌دار با هادی مسی، چهار رشته و سطح مقطع ۲۵ میلی‌متر مربع.
مزایای کابل آرموردار
کابل‌های آرموردار بسیار مزیت‌های متعددی دارند. این مزایا نه تنها ایمنی سیستم را افزایش می‌دهند، بلکه عملکرد پایدار و طول عمر طولانی تجهیزات را تضمین می‌کنند. در ادامه به مهم‌ترین مزایای کابل آرموردار اشاره شده است:
۱. مقاومت مکانیکی بالا
وجود لایه زره فولادی یا نوار فلزی، کابل آرموردار را در برابر ضربه، فشار، سایش و حتی نفوذ جوندگان مقاوم می‌کند. این ویژگی باعث می‌شود کابل‌ها حتی در شرایط محیطی سخت، نصب زمینی، تونل‌ها و مسیرهای صنعتی بدون آسیب باقی بمانند. مقاومت مکانیکی بالا، ریسک قطع برق ناشی از آسیب‌های مکانیکی را به حداقل می‌رساند.
۲. ایمنی و حفاظت بیشتر
زره فلزی علاوه بر محافظت مکانیکی، در بسیاری از کابل‌ها نقش ارت حفاظتی را نیز ایفا می‌کند. این امر باعث می‌شود جریان‌های نشتی یا خطاهای الکتریکی به زمین هدایت شوند و خطرات ناشی از برق‌گرفتگی یا اتصال کوتاه به حداقل برسد.
۳. مناسب برای شرایط محیطی دشوار
کابل‌های آرموردار برای نصب در محیط‌های صنعتی، دفن در خاک، مسیرهای زیرزمینی و مناطق با رطوبت یا حرارت بالا طراحی شده‌اند. عایق‌های مقاوم و زره فلزی باعث می‌شود کابل در برابر رطوبت، مواد شیمیایی، فشار خاک و دمای بالا عملکرد پایدار و طول عمر طولانی داشته باشد.
۴. انتقال توان پایدار و بدون افت ولتاژ
هادی‌های مسی یا آلومینیومی این کابل‌ها، همراه با ساختار چند لایه عایق و زره، افت ولتاژ پایین و انتقال جریان با کیفیت بالا را تضمین می‌کنند. این ویژگی به ویژه در صنایع سنگین و خطوط توزیع برق طولانی اهمیت دارد، جایی که هرگونه نوسان جریان یا افت ولتاژ می‌تواند عملکرد تجهیزات را مختل کند.
۵. انعطاف‌پذیری و نصب آسان
با وجود زره، کابل‌های آرموردار در انواع تک رشته و چند رشته تولید می‌شوند که امکان نصب در مسیرهای مستقیم و پیچیده را فراهم می‌کنند. انعطاف‌پذیری بالا، سرعت نصب را افزایش داده و نیاز به تعمیر و نگهداری مداوم را کاهش می‌دهد.
۶. طول عمر بالا و کاهش هزینه‌های نگهداری
ساختار مقاوم کابل آرموردار باعث می‌شود طول عمر آن بسیار بیشتر از کابل‌های معمولی باشد. این امر به کاهش هزینه‌های تعمیر، تعویض و نگهداری سیستم‌های برق‌رسانی کمک می‌کند و سرمایه‌گذاری در خرید کابل آرموردار را به گزینه‌ای مقرون‌به‌صرفه تبدیل می‌کند.
مزایای کابل آرموردار
| ویژگی | توضیحات |
|---|---|
| حفاظت عالی در برابر آسیب‌های مکانیکی | کابل‌های آرموردار به دلیل لایه زره‌ای، در برابر فشار، کشش و سایر آسیب‌های مکانیکی مقاوم هستند. |
| طول عمر بیشتر | به دلیل مقاومت در برابر فشار و شرایط سخت محیطی، این کابل‌ها عمر مفید بیشتری دارند. |
| مناسب برای استفاده در محیط‌های پرخطر | این کابل‌ها برای استفاده در معادن، پروژههای ساختمانی و زیرزمینی که در آن‌ها خطر آسیب به کابل وجود دارد، بسیار مناسب هستند. |
معایب کابل آرموردار
| ویژگی | توضیحات |
|---|---|
| هزینه بالاتر | کابل‌های آرموردار نسبت به کابل‌های بدون زره گران‌تر هستند. |
| وزن بیشتر | لایه زره‌دار باعث افزایش وزن کابل‌ها می‌شود که ممکن است در بعضی پروژه‌ها مشکل‌ساز باشد. |
| پیچیدگی نصب | نصب کابل‌های زره‌دار پیچیده‌تر از کابل‌های ساده‌تر است و نیاز به دقت و تجربه بیشتری دارد. |
